UART (UNIVERSAL ASINCRHOUNUS RECIVIER TRANSMITER)

   UART atau Universal Asynchronous Receiver-Transmitter adalah bagian perangkat
keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial.

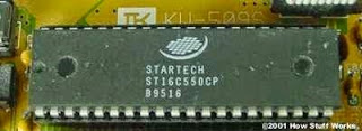

UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial
pada komputer atau port serial perangkat periperal. UART sekarang ini termasuk di
dalam beberapa mikrokontroler (contohnya, PIC16F628).

    UART atau Universal Asynchronous Receiver Transmitter adalah protokol
komunikasi yang umum digunakan dalam pengiriman data serial antara device satu
dengan yang lainnya. Sebagai contoh komunikasi antara sesama mikrokontroler atau
mikrokontroler ke PC. Dalam pengiriman data, clock antara pengirim dan penerima
harus sama karena paket data dikirim tiap bit mengandalkan clock tersebut. Inilah
salah satu keuntungan model asynchronous dalam pengiriman data karena dengan
hanya satu kabel transmisi maka data dapat dikirimkan. Berbeda dengan model
synchronous yang terdapat pada protokol SPI (Serial Peripheral Interface) dan I2C
(Inter-Integrated Circuit) karena protokol membutuhkan minimal dua kabel dalam
transmisi data, yaitu transmisi clock dan data.

    Namun kelemahan model asynchronous adalah dalam hal kecepatannya dan jarak
transmisi. Karena semakin cepat dan jauhnya jarak transmisi membuat paket-paket bit
data menjadi terdistorsi sehingga data yang dikirim atau diterima bisa mengalami
error.

   Asynchronous memungkinkan transmisi mengirim data tanpa sang pengirim harus
mengirimkan sinyal detak ke penerima. Sebaliknya, pengirim dan penerima harus
mengatur parameter waktu di awal dan bit khusus ditambahkan untuk setiap data yang
digunakan untuk mensinkronkan unit pengiriman dan penerimaan. Saat sebuah data
diberikan kepada UART untuk transmisi Asynchronous, "Bit Start" ditambahkan pada
setiap awal data yang akan ditransmisikan. Bit Start digunakan untuk memperingatkan
penerima yang kata data akan segera dikirim, dan memaksa bit-bit sinyal di receiver
agar sinkron dengan bit-bit sinyal di pemancar. Kedua bit ini harus akurat agar tidak
memiliki penyimpangan frekuensi dengan lebih dari 10% selama transmisi bit-bit
yang tersisa dalam data. (Kondisi ini ditetapkan pada zaman teleprinter mekanik dan
telah dipenuhi oleh peralatan elektronik modern.)

Setelah Bit Start, bit individu dari data yang dikirim, dengan sinyal bit terkecil yang
pertama dikirim. Setiap bit dalam transmisi ditransmisikan serupa dengan jumlah bit
lainnya, dan penerima mendeteksi jalur di sekitar pertengahan periode setiap bit untuk
menentukan apakah bit adalah 1 atau 0. Misalnya, jika dibutuhkan dua detik untuk
mengirim setiap bit, penerima akan memeriksa sinyal untuk menentukan apakah itu
adalah 1 atau 0 setelah satu detik telah berlalu, maka akan menunggu dua detik dan
kemudian memeriksa nilai bit berikutnya , dan seterusnya.

Tipe-tipe UART
1. 8250 UART pertama pada seri ini. Tidak memiliki register scratch, versi
8250A merupakan versi perbaikan dari 8250 yang mampu bekerja dengan lebih
cepat;
2. 8250A UART ini lebih cepat dibandingkan dengan 8250 pada sisi bus. Lebih
mirip secara perangkat lunak dibanding 16450;
3. 8250B Sangat mirip dengan 8250;
4. 16450 Digunakan pada komputer AT dengan kecepatan 38,4 Kbps, masih
banyak digunakan hingga sekarang;
5. 16750 Diproduksi oleh Texas Instrument, memiliki FIFO 64-byte!
6. 16550 Generasi pertama UART yang memiliki penyangga, dengan panjang 16-
byte, namun tidak bekerja (produk gagal) sehingga digantikan dengan
7. 16550A;
a.16550A UART yang banyak digunakan pada komunikasi kecepatan tinggi,
misalnya 14,4 Kbps atau 28,8 Kbps;
b.16650 UART baru, memiliki penyangga FIFO 32-byte, karakter Xon/Xoff
terprogram dan mendukung manajemen sumber daya;
